Commutatore d'antenna tramite CI-V
Materiale per realizzare il progetto
Qui si trovano tutti i documenti necessari per realizzare il progetto
Hardware
I files contengono i circuiti stampati, il layout dei componenti e il file FidoCAD usato per generare gli stampati. Notare che i PCB sono stati pensati per i componenti che avevo nel cassetto ed è quindi probabile che dobbiate adattarli a quello che trovate.- Schemi control box e unità esterna
- PCB Alimentatore
- PCB Pulsantiera
- PCB Interfaccia CIV
- PCB Interfaccia uscita
- PCB Decoder BCD Remoto
Software
Versione attuale: 1.4- civ_src_1.4.zip: Sorgenti Arduino da caricare nel sistema di sviluppo e inviare alla scheda.
- lists.zip: Elenco variabili, funzioni, mappa EEPROM ed altro
- Mappe funzioni: mostrano le farie funzioni presenti nel software e le relative interazioni
- Diagrammi di flusso delle funzioni: mi servono a ricordare il flusso del programma quando devo rimetterci le mani sopra dopo tanto tempo!
NOTA IMPORTANTE: Nel rifare i diagrammi di flusso mi sono accorto di alcune imprecisioni: in certi casi si tratta di mancate ottimizzazioni (es. uso di variabili "troppo grandi") mentre in altri casi si tratta di errori concettuali. In questo secondo caso, però, ho notato che la probabilità che il bug si manifesti è abbastanza bassa (ma non nulla) e quindi l'errore non influenza il funzionamento (questa versione è in uso sulla mia stazione da oltre un anno senza problemi di sorta). In ogni caso vale sempre la vecchia soluzione informatica di "spegni e riaccendi" per tornare al normale funzionamento.
Ho ovviamente preso nota dei bug per la prossima versione, semmai un giorno dovessi decidere di aggiornare il software (come detto, al momento non ne sento la necessità perchè tutto sta funzionando perfettamente). La documentazione a corredo del progetto RIPORTA QUESTI ERRORI dato che vuole essere fedele all'attuale stato di avanzamento del progetto.

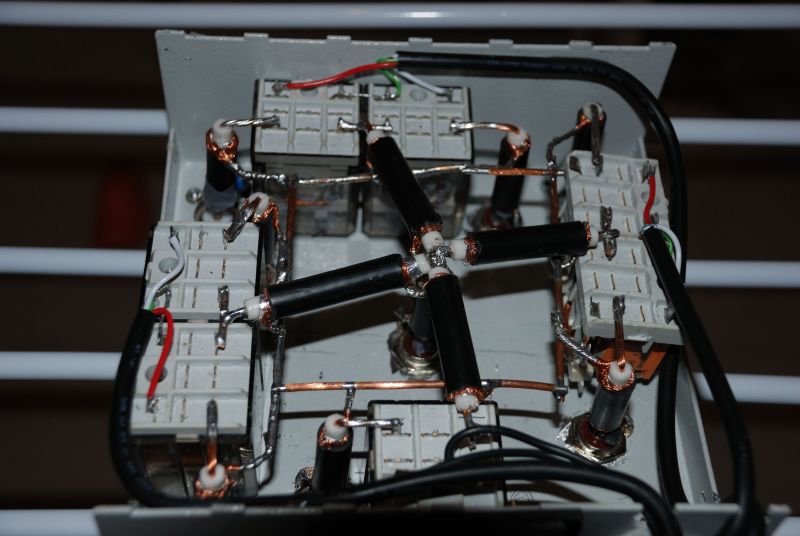

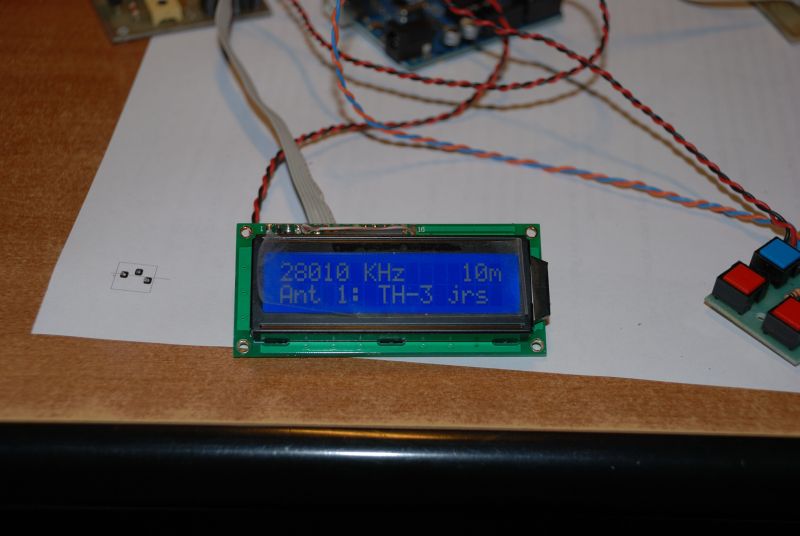

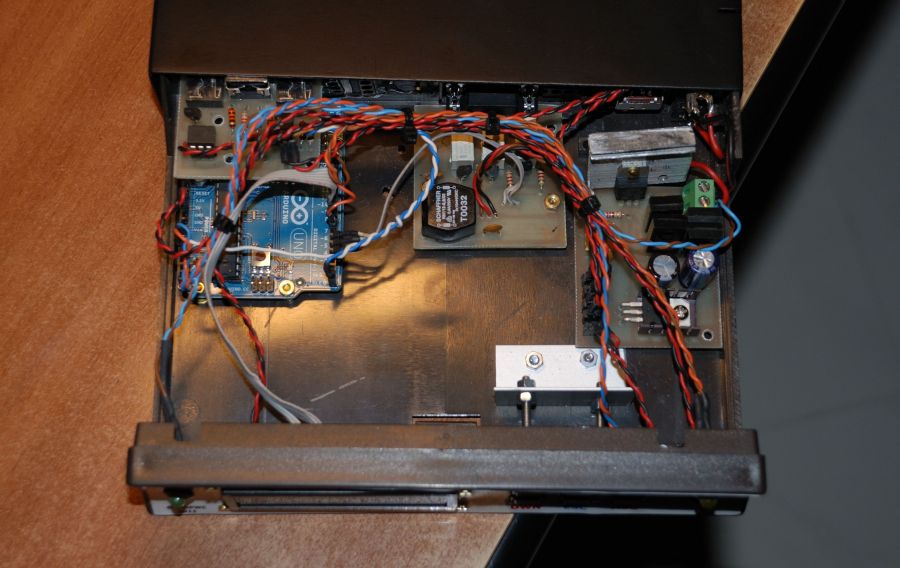

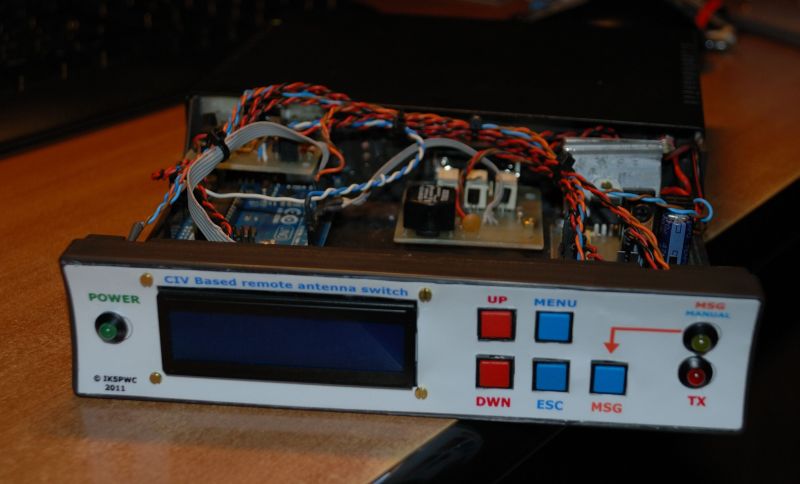

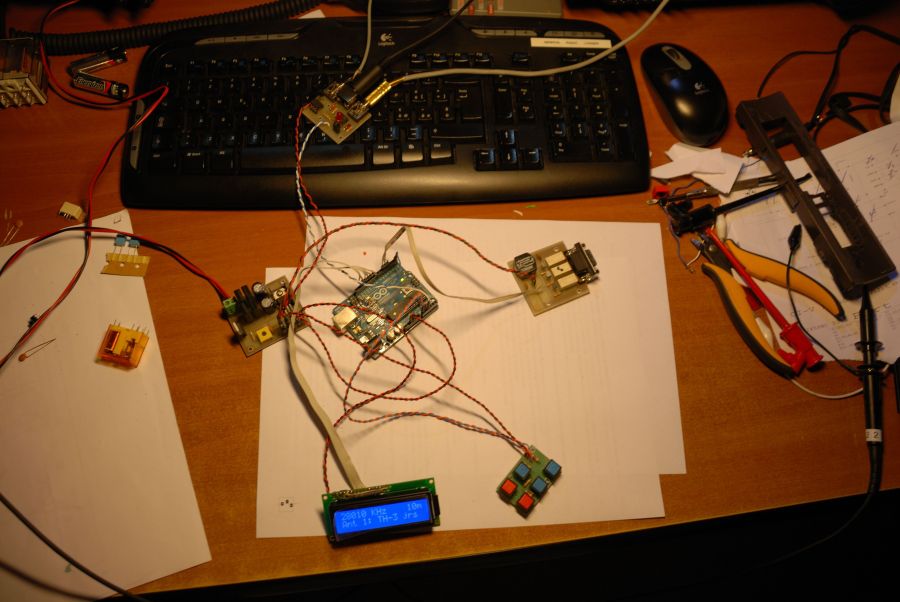

Alcune foto.....
